洁净室风量测量的方法

来源： 杭州华量检测技术有限公司 日期：2019-02-15 10:27:02 点击： 属于：相关资讯

一、单向流洁净室风量的测定：
垂直单向流洁净室和水平单向流洁净室的风量是采用断面平均风速和断面面积的乘积来计算的，断面的选取和断面上的测点布置见下表。

内容	施工验收规范		设计规范GB50073
	垂直单向流	垂直单向流	垂直单向流	水平单向流
测定断面的选取	距地面0.8m	距送风面0.5m	距过滤器0.3m
测点的布置	间距不大于2m均匀布置		间距不大于0.6m均匀布置
zui少测点数	10点，算数平均		5点，算数平均
测定仪器	热球风速仪		未作具体规定
评定标准	应大于设计风速,且不超过20％		1~4级	0.3~0.5
	不均匀的均方根差不大于0.25		5级（100级）	0.2~0.5

施工验收规范和设计规范GB50073的比较

二、非单向流洁净室风量的测定：
非单向流洁净室风量的测定可采用风管法和风口法
a.风管法测风量：
风管法测风量中风管测定断面应选择气流比较均匀稳定地方，且与局部阻力的距离，测定断面在局部阻力前时不小于3倍风管管径长度，测定断面在局部阻力后时不小于5倍风管长边长度。
对于矩形风管将测定断面分成若干个相等的小截面，尽可能接近方形，边长应不大于200mm。测定点在小截面的中心。整个测定断面的测点数不少于3个。
对于圆形风管将测定断面分成若干个面积相等的同心圆环，每个圆环上设4个测点，4个测点应在相互垂直的两条直径上。

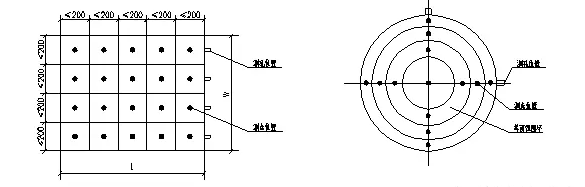

矩形风管的测点布置和圆形风管的测点布置

b. 风口法测风量：
在施工验收规范JGJ71中规定了两种方法：其一是对于有过滤器的风口，可根据风口形式选用与风口断面相同的辅助风管，其长度为两倍风口的边长，连接于被测风口外部，在辅助风管的出口面上，最少布置6个测点，用热球风速仪测个点风速，再用断面平均风速乘以风口净面积来计算风量。其二是对于有同类扩散板的风口，可根据扩散板的风量阻力曲线和实测扩散板阻力来查出风口的风量。

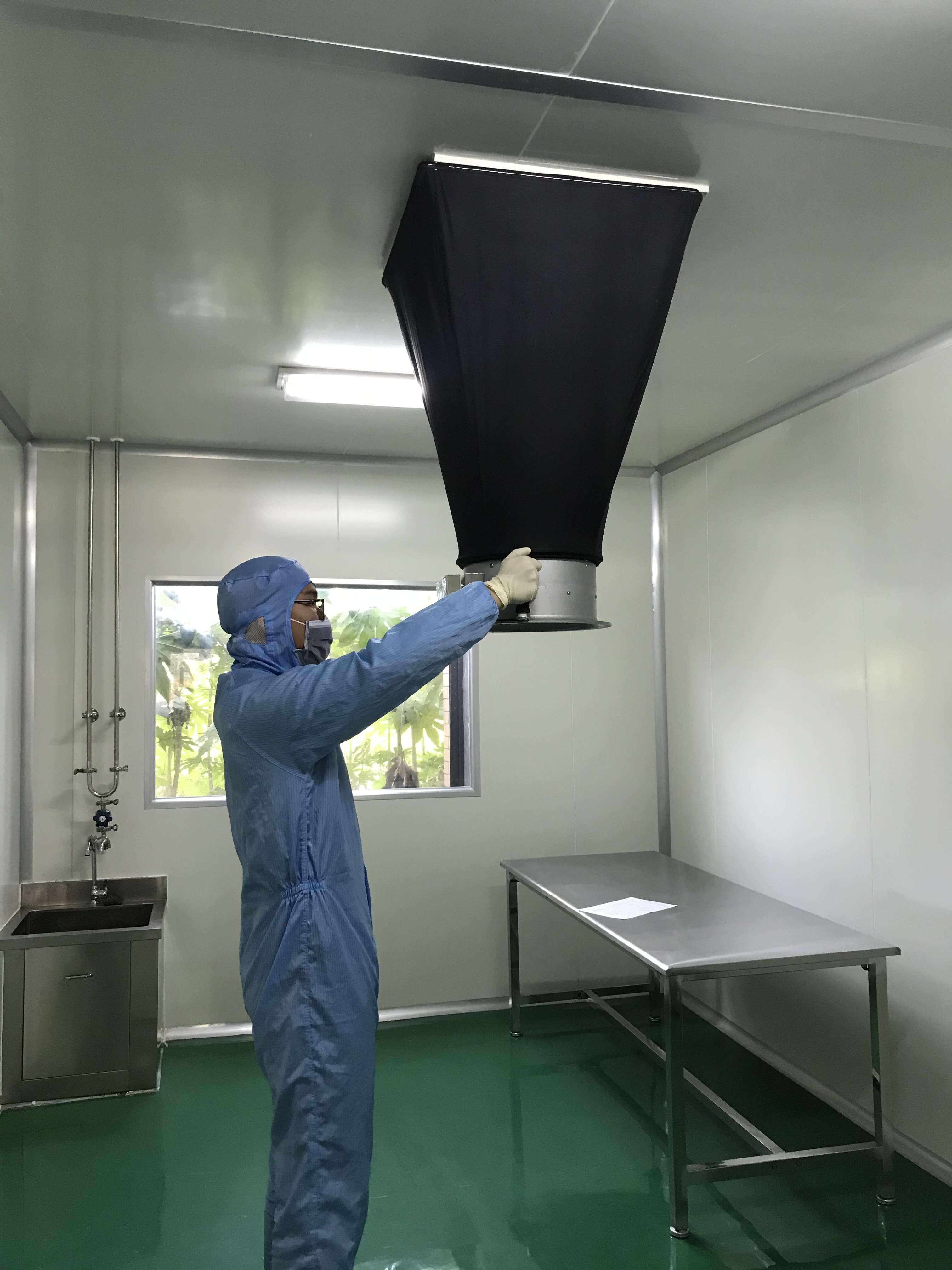

江苏某生物制造企业风量检测现场
